該自動控制裝置。具有成本最低、制作容易，而且壽命長等特點。取代了電源變壓器，低壓整流放大控制電路等。

　　1.電路工作原理

　　只用了一個交流接觸器，兩個微動開關和浮球支架組成水位控制裝置。經我單位兩年的實際使用效果一直很好，維修量幾乎為零。

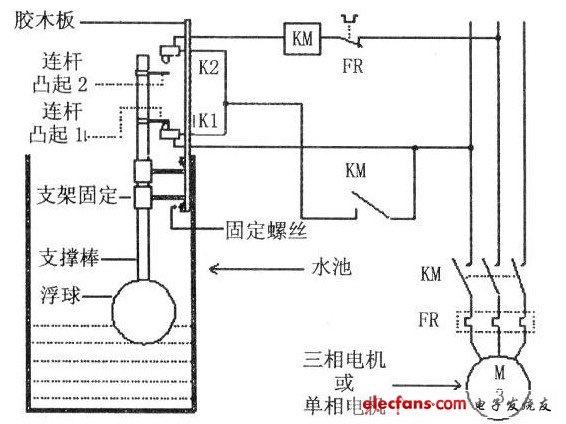

　　電路見下圖所示。圖中，Kl、K2為限位開關。Kl處于常開狀態，K2處于常閉狀態。KM是一只交流接觸器。當水池水位處于低水位時，靠浮球的重力，浮球連桿凸起“1”把Kl常開觸點接通，電源經過Ll到Kl、K2、KM線圈、L2構成電源回路。交流接觸器線圈得電吸合工作，KM主觸點接通，主電源使電動機轉動，開始抽水。當水池水位逐漸升高時，浮球連桿凸起“1”把Kl脫離?？縆M的輔助觸點自鎖，電機繼續通電抽水。當水位上升到水池上限水位開關K2時，浮球連桿凸起“2’把限位開關常閉觸點K2頂開，交流接觸器線圈斷電，使KM輔助觸點、主觸點釋放，斷開主電源電機停轉，抽水也相應停止。

　　隨著水位的升、降不斷重復上述過程，周而復始。

　　元件最少壽命最長的水箱、水塔自動抽水控制裝置LlL2L3

　　2.元件的選擇

　　微動開關Kl、K2，選用LXWS-11G2觸點、電流為6A，KM是交流接觸器，型號為CJ0-20A，線圈吸合電壓為380V。浮球支撐根據水池、水塔指定相應高度，來確定。絕緣膠木板尺寸為20×100mm。其他按圖中的要求來選擇。一裝即成。

　　3.注意事項

　　(1)膠木板、控制線路、限位開關等配件要防風、雨、雪等。

　　(2)根據需要也可改用單相電源供電，選用交流接觸器吸合線圈為220V，但接線方式不變。
