直流無刷電機在技術層面以及進入門檻的要求都比其他電機(如交流、直流有刷)更高，因此擁有較高的附加值;同時在面臨能源短缺及環保要求雙重壓力下，高效率環保產品自然成了追求的目標，而采用直流無刷電機設計的產品輕松符合以上要求。

　　直流無刷電機控制驅動上可采用方波驅動(Trapezoidal Control)或磁通正弦PWM驅動兩種控制系統算法。其中，磁通正弦驅動備受業界囑目。

　　磁圖2

　　通正弦PWM

　　僅依靠3個霍爾零件無法順利產生正弦波相電流控制信號，必須整合高分辨率的位置編碼器來輔助霍爾零件，以取得更精確的位置信息，如此方能產生所需的正弦波。但位置編碼器的高成本卻不是一般應用所能接受的，空間向量調制應運而生。

　　空間向量調制PWM(SVPWM)也叫磁通正弦PWM法。它以三相波形整體生成效果為前提，以逼近電機氣隙的理想圓形旋轉磁場軌跡為目的，用控制器不同的開關模式所產生的實際磁通去逼近基準圓磁通，由它們的比較結果決定控制器的開關，形成PWM波形。此法從無刷電機的角度出發，把控制器和電機看作一個整體，以內切多邊形逼近圓的方式進行控制，使直流無刷電機獲得幅值恒定的圓形磁場(正弦磁通)。

　　具體方法又分為磁通開環方式和磁通閉環方式。磁通開環法用兩個非零向量和一個零向量合成一個等效的電壓向量，若采樣時間足夠小，可合成任意電壓向量。此法輸出電壓比正弦波調制時提高15%，諧波電流有效值之和接近最小。磁通閉環方式引入磁通反饋，控制磁通的大小和變化的速度。在比較估算磁通和給定磁通后，根據誤差決定產生下一個電壓矢量，形成PWM波形。這種方法克服了磁通開環法的不足，解決了直流無刷電機低速時，定子電阻影響大的問題，減小了電機的震動和噪聲。

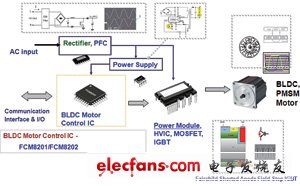

　　在飛兆半導體產品中，有一系列無刷電機應用參考電路。其中，控制單元(Motor Control IC)-FCM8201/02具備著方波/弦波兩種驅動方式，可依不同產品用途擇一使用及多種保護功能，有別于一般MCU單元需要軟件撰寫的能力方能設計使用，降低開發技術門檻，并可大幅的縮短廠商產品開發量產時程。其他的如飛兆半導體智能功率模塊 (SPM) (IGBT/MOSFET,HVIC)、PFC、電源管理IC等，飛兆半導體皆可快速提供完整的方案。

　　在不同的應用場合及產品中，方波驅動具有低切換損失以及不需要精確的轉子反饋等優點。但隨之而來的是轉矩脈動較大，較適合在大能量輸出場合使用。如載具、泵、工具機、工業用風扇及室外型產品。

　　弦波驅動無刷電機有運轉平順及無震動、無噪聲的優勢，較適合場合:吸塵器、空調、冰箱、洗衣機、洗碗機、家用風扇等家用產品。

　　家用風扇

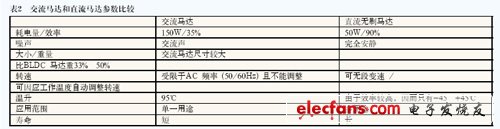

　　無葉風扇、空氣循環扇、一般家用落地扇、臺扇、吊扇……追求的要點是室內空氣循環，搭配空調增加效率、自然風、靜音，已經跳開以往直吹的觀念，追求的是更加舒適的生活。以往交流電機要達到相同的功能及效率需要付出額外的控制線路及電機材料、體積提升因此成本結構會大幅增加。直流無刷電機在具備效率及生產優勢上，且具有控制單元很容易將智能功能加入來達到舒適家居生活的目的。

　　圖3

　　為了避免通過的電流量不堪負荷，造成芯片的損壞，并有更好的保護功能，F(xiàn)CM82XX系列內置OCP(Over Current Protection)的設計回路。目的是讓過電流的情況下，芯片還能夠受到完整的保護。
