在日常生活、生產中LED彩燈由于其低耗節能、燈光色彩豐富，造價低廉等特點而得到了廣泛的應用。目前市場上銷售的全硬件LED彩燈控制器大多數頻率不可調，導致閃亮模式單一、選擇性差。嵌入單片機的彩燈控制器，雖然可以通過修改程序來調整頻率，但一般用戶往往很難做到，從某種程度上說這也是一種頻率單一的彩燈控制器。為此有必要對現有控制電路進行改進，在電路的設計上實現了檔位控制和檔位自動顯示;通過可調定時器產生10組時鐘振蕩脈沖送入觸發器DM74LS74AN;再由觸發器74LS74實現四分頻控制彩燈閃爍頻率;實際組裝電路調試結果表明，控制電路能對彩燈閃爍頻率進行10組控制，進一步增強動態效果;提高了彩燈控制性能、制作簡單、操作方便。

　　1 LED彩燈控制器的基本結構

　　LED彩燈控制器的基本結構如圖1所示，主要由檔位控制器、可調定時器、檔位顯示、分頻器、彩燈電路等組成，檔位控制器設有按鈕開關，共有0～9檔可供選擇，且可不斷循環;檔位顯示電路由數據選擇器SN74LS247N和七段LED數碼管組成，能監控、顯示按鈕開關動作;可調定時器選用多諧振蕩器實現，可提供10組定時控制，分頻器采用雙D觸發器74L574，進行二分頻和四分頻;彩燈電路選擇不同顏色發光二極組合。

　　2 控制器設計

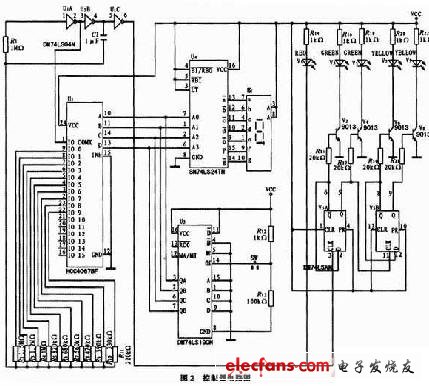

　　整個電路主要由檔位控制、定時、檔位顯示、分頻、彩燈等電路組成，電路設計如圖2所示。
