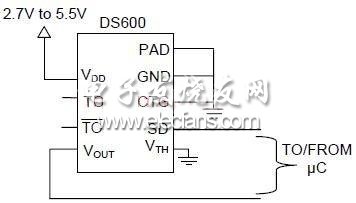

該電路由美國MAXIM公司生產的溫度傳感器DS600作為溫度控制器件，它在不同的環境溫度下輸出不同的信號電壓，再用雙運放LM358對信號進行放大，放大后的驅動電壓控制場效應管，帶動電風扇?；驹硎牵篋S600是一個高靈敏度、模擬輸出溫度傳感器，它的供電電壓范圍是2.7V～5.5V,此電路定為4.7V.它的溫度變化與輸出電壓的關系是6.45mV/℃，呈直線變化。工作溫度范圍是-40℃～+125℃，以μSOP8貼片式為封裝形式。溫度控制器的電路原理如圖所示:
