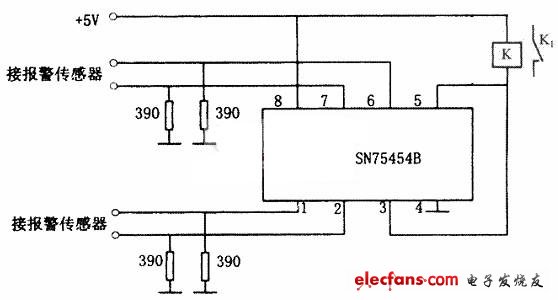

如圖所示電路由外部雙或非門驅動器集成芯片SN75454B、四個不同報警傳感器和電源電路等組成。其中芯片SN75454B是由美國得可薩斯儀器公司生產的產品。
當小偷的動作引起四個不同報警傳感器中的任何一個發出報警邏輯信號時，報警繼電器都會被吸合，發出報警信號。電路中若采用兩個SN75454B芯片，則可構成八路報警器。為滿足需要?？刹捎枚鄠€SN75454B芯片構成更多路報警器。
