帶自舉作用的新穎ocL功放電路

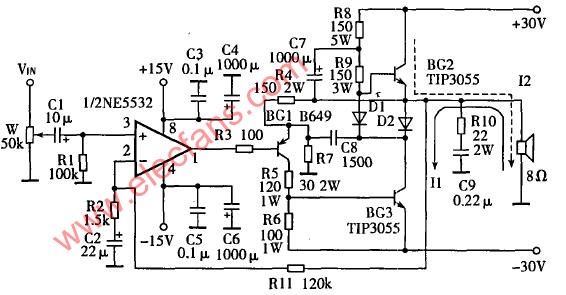

本文介紹一種帶自舉作用的新穎ocL功放電路，其電路原理如附圖所示。電路主體由靚聲運~NE5532與末級的兩只TIP3055~ 。BG1、P．4、R5、P．6、P．7組成推動級，增益由R4／R7決定。BG2、BG3、D1、D2、P．8、R．9、C7組成新甲類輸出。該電路的特點是在靜態時，輸出管施加一定的偏壓，使其處于甲類偏置狀態；當有交流信號輸入時，輸出管對于交流信號而言又在乙類狀態工作。這種電路的特點是不僅失真小，而目輸出功率大，效率也較高。

其工作的過程如下：在靜態時，經推動級BG1的集電極電阻 向BG殉圣供偏壓，使得BG3有—定的靜態電流，該電流從電源正端經過R8、R9、D1供給，調整R6可以改變BG3集電極的靜態電位。將該電位調至Ⅱ高出輸出端電位0．6V，這樣D2不導通。BG2的靜態偏壓由R8、R．9、D1、D2分壓提供。當交流信號加至IJBG3時，在信號正半周，BG3的集電極電位下降，使D2導通，被放大的信號電流I1通過實線箭頭的方同流過揚聲器；在信號負半周，BG3的集電極電位升高，D2截止，經B由倒相后的正信號通過D1加~IjBG2的基級，BG2充分導通，被放大的信號電流I2通過虛線箭頭的方向流過揚聲器，完成信號的放大作用。由此可見，該電路也像推挽放大電路一樣，信號的正負半周信號分別由一只放大管放大。但與乙類推挽放大電路不同的是該電路的直流偏置處于甲類狀態。由此可見，電路在失真方面像甲類放大一樣小，而在效率方面卻像乙類電路—樣大。

對于電路中其它幾個阻容元件作用說明如下：R4和R7是輸出級的負反饋電阻，穩定輸出級工作狀態。R5作為BG5集龜極回路限流電阻。R8、R9、C7為自舉電路，其作用是擴大電壓輸出范圍。C8可以消除二極管D 色導通狀態迅速改變時所產生的瞬態效應。

本電路在±30V的電壓下可輸出30W的功率。在制作時， 電源采用150W的環形變壓器，經全橋整流、兩只10000 F／50V電容再并接小電容濾波，輸出±30V直流電壓給電路供電，又經LM7815、LM7915穩壓后輸出±15v直流電壓給NE5532供電。輸入耦合電容是關鍵元件，采用1O F的鉭電解電容。
