6n3電子管功放電路圖
2008年06月23日 22:32 www.elecfans.co 作者：本站 用戶評論（0）
關鍵字：
6n3電子管功放電路圖

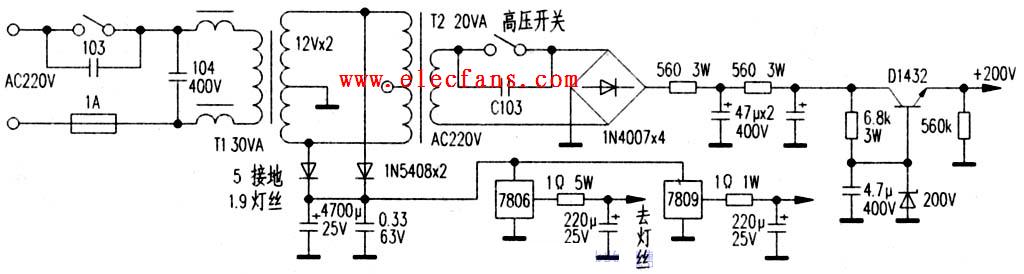

電源電路圖

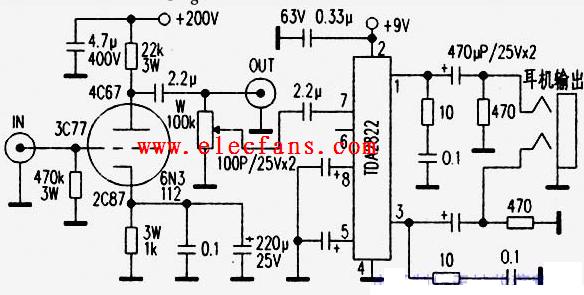

電路見圖，電源經開關和電感后，再經過T1變壓器，通過整流濾波后向燈絲及TDA2822供電，T2接在T1次級，產生高壓，經整流濾波和穩壓向6N3供高壓電源。信號經6N3放大后輸出，再經TDA2822驅動耳機。本文采用的電路簡單，無須任何調試，元件的參數已在電路圖中標明，元件的選用也可參考其他文章，選用一些性能較好的元器件。本機在靜態時特別安靜，音色還是很好的。
