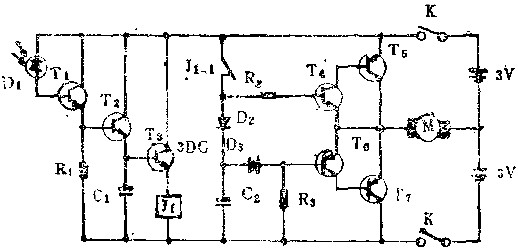

光控坦克玩具電路圖

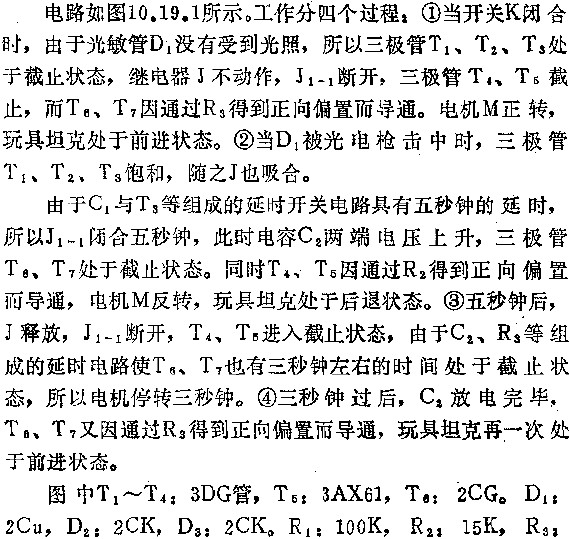

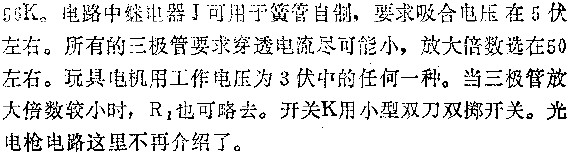

這輛光控擔克玩具是用普通機械玩具坦克改制的。光電二極管裝在炮筒前段，其余電路裝在炮塔和車身中。當你合上電源開關后，坦克會“其勢洶洶”向你撲來，此時你只要沉著地用光電槍擊中它，它就會乖乖地“潰退”下去。不過它還不死心，停下三秒鐘后，再一次向你發起“突然”進攻，直到你再次擊中它為止。這件玩具可以鍛煉兒童的沉著、冷靜、機智和靈活。
