檢波器線路圖

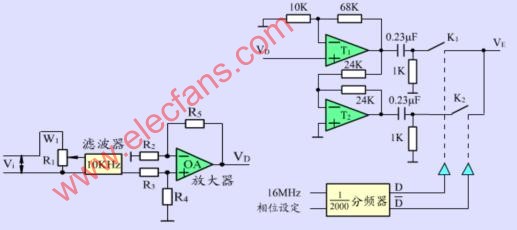

下圖是一種檢波器線路圖，它是一個帶放大器和反相器的電子開關電路。輸入信號V1經放大器T1、反相器T2和RC線路變成兩列相位相反的交變電壓信號，參考信號是與Vd同頻率、同相位的方波信號。
檢波器原理圖
- 檢波器(34722)
