采用UC3828構成的DC DC單端激式變換器電路
2009年10月15日 14:13 www.elecfans.co 作者：佚名 用戶評論（）
關鍵字：
采用UC3828構成的DC DC單端激式變換器電路

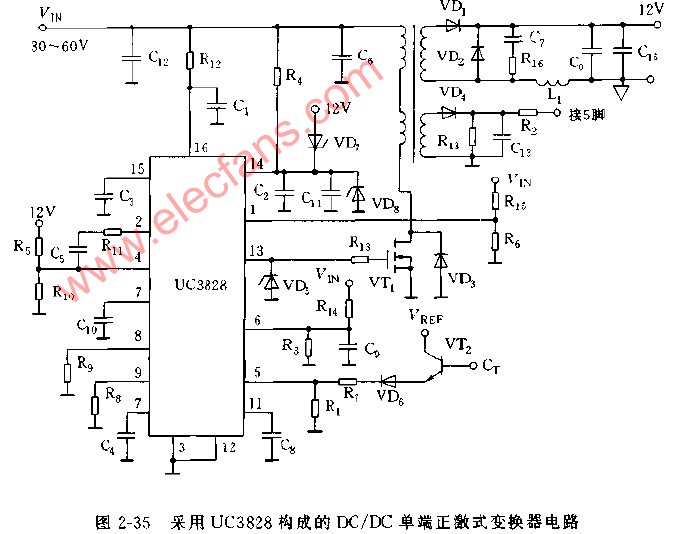

圖2-35是采用UC3828構成的DC/DC單端正激式變換器電路，利用變壓器漏感和寄生電容實現的諧振作用使變換器復位，在脈沖占空比較大時，MOSTFET漏源電壓尖峰增大，因此，要用最大脈沖占空比相位來防止開關電路損壞MOSFET，變壓器初次級繞組匝比較低，因此，電路工作在高占空比狀態，為增大最大開關脈沖占空比。設計變壓器時，可增加初級繞匝數以降低初級開關電流，較短的關斷時間可減小輸出電流尖峰，所以設計時可采用體積小，價廉的濾波電感，變換器的計算參數，輸入電壓30-60V，開關頻率250KHz，輸出電壓12V。，輸出電流1-12.5A。
