SMPS Cal V5.0版本：

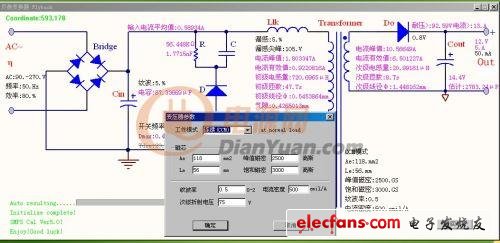

　　由于之前的版本采用從開關管耐壓余量考慮，而且界面里面沒有直觀的反映最大占空比，折算電壓等重要的參數，導致從耐壓余量來設置參數很難放置到合理的數值，這也是導致很多人感覺結果偏差大，故V5.0加入了對反激變換器和RCC變換器采用圖形界面來設參數，最大占空比，折算電壓可以任意按一種方式設定，另外一個參數自動計算出來，而且耐壓余量清楚的顯示出來，這樣可以很快得到想要的參數，但是需要提醒，輸出電容的容量估計不是很準確，因?yàn)槠洳捎玫慕?jīng)驗公式計算。界面如下圖：

?

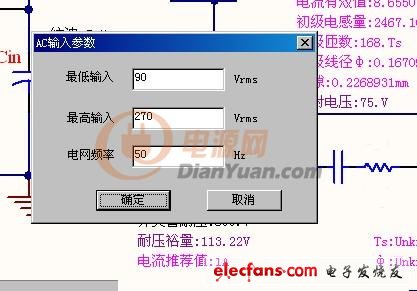

　　界面紅色文字部分是有設置對話框，點擊打開即可設定，紫色的為調整參數，可以做輸入可以做輸出，即按最大占空比來算，或者按折算電壓來算，另外一個自動計算出來，你只需打開對話框，設定完參數，程序在后臺自動計算出所有結果來，粉紅色為所需的結果。

?

　　當然，原來的編輯模塊仍然保留，打開時候可以選擇，你也可通過 工具--選項設置 來更改這些選擇框是否顯示和設置自動打開的模塊。軟件有什么問題可以給我QQ留言:394520913.毅

　　老規矩，提示：工具只是幫你更加快速計算，但是如果你不知道如何設置合理參數的話是軟件幫不了忙的，一切以調試為準，計算只是做方向的指導。

　　SMPS Cal V5.0下載：

??????? 下載地址：http://www.socialnewsupdate.com/soft/58/64/2011/20110425196307.html
